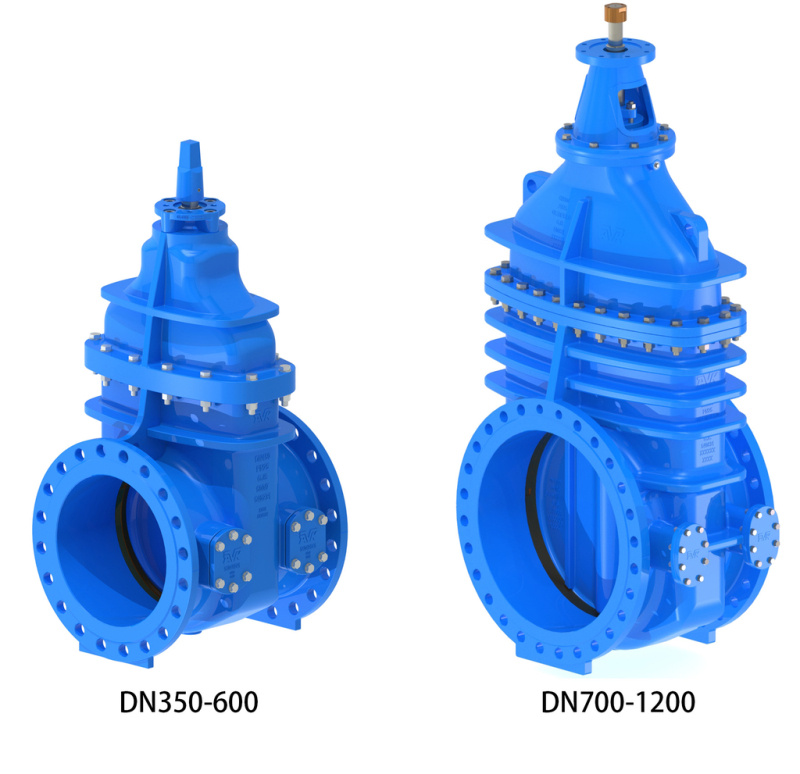

VÁLVULA GAVETA AVK, FLANGADA, CUNHA METÁLICA, PN25

Haste em aço Inox, sede em bronze, parafusos A4, Pintura Azul FBE/2 PACK

AVK Valvulas do Brasil

Rua Professora Aloysia Amparo, 440, Iporanga, Sorocaba, Brasil

Válvulas gaveta com cunha metálica com haste rotativa não ascendente. Sentido de operação no sentido horário para fechar ou no sentido horário para abrir. Para água potável e líquidos neutros até máx. 70°C, e esgoto, mas sem impurezas sólidas. No DN350-600 a operação é por volante manual/caixa de engrenagens ou por acionamento elétrico; em DN≥700 a operação só é possível através de caixa de engrenagens ou atuador capaz de suportar as cargas axiais axiais.

As válvulas gaveta com cunha metálica AVK são projetadas para isolamento de seções de tubulação ou peças individuais de equipamentos. O uso de um corpo de ferro dúctil e cunha com anéis de vedação de bronze cria uma vedação resistente e estanque. O design da haste não ascendente garante que a rosca da haste seja adequadamente lubrificada pela água que passa pela válvula, um fator que garante a longevidade da válvula.

Modelo/série 54/4142-003
Extremidades Flangeada
Material Ferro Dúctil
DN DN350 - DN1000
PN PN 25
Direção de fechamento Sentido horário de abertura e fechamento

Características

  • Assento da válvula bronze gunmetal
  • Faces de metal usinadas para um alto acabamento para contato ideal e vazamento mínimo
  • Haste em aço inox
  • DN350-600 um anel limpador NBR protegendo contra impurezas de fora; colar de pressão de latão de círculo completo fornece fixação da haste e baixos torques de funcionamento livre; um mancal de poliamida substituível com dois anéis retentores e anéis retentores independentes
  • Caixa de gaxeta DN≥700 com ampla profundidade proporciona longa vida útil à gaxeta de PTFE
  • Gaxeta de cabo em O do capô do corpo redondo fixada em um recesso para evitar estouro
  • Passagem Plena
  • Orifícios de elevação para fácil manuseio
  • Todas as borrachas e revestimentos em contato com a água são aprovados para água potável
  • Sapatas e canais de liga de cobre fornecem guias de baixo atrito para a cunha ao abrir e fechar
  • DN350-800 protegido por revestimento epóxi ligado por fusão azul de 250µm
  • DN≥900 protegido por revestimento epóxi de 2 componentes azul de 250 µm
  • Preparado para by-pass

Downloads

Datasheet

Tabela de dados

Clique para mais informações
Referência AVK DN
mm		 Sentido de fecho
 Flange
 L
mm		 H1
mm		 H2
mm		 W
mm		 W1
mm		 F
mm		 F1
mm		 F2
mm		 Flange
de topo		 PesoTeórico
kg
54-0350-41-7141410 350 CTC PN25 572 834 278 598 278 40 48 189 F14 403
54-0350-42-7141410 350 CTO PN25 572 834 278 598 278 40 48 189 F14 403
54-0400-41-7141410 400 CTC PN25 610 910 310 658 298 40 48 189 F14 529
54-0400-42-7141410 400 CTO PN25 610 910 310 658 298 40 48 189 F14 529
54-0450-41-7141410 450 CTC PN25 660 995 335 708 348 40 48 194 F14 659
54-0450-42-7141410 450 CTO PN25 660 995 335 708 348 40 48 194 F14 659
54-0500-41-7141410 500 CTC PN25 711 1073 365 779 348 40 48 194 F14 775
54-0500-42-7141410 500 CTO PN25 711 1073 365 779 348 40 48 194 F14 775
54-0600-41-7141410 600 CTC PN25 787 1240 423 904 408 40 48 194 F14 1170
54-0600-42-7141410 600 CTO PN25 787 1240 423 904 408 40 48 194 F14 1170
54-0700-41-7143410 700 CTC PN25 810 1749 513 1164 617 - - 177 F25 2152
54-0700-42-7143410 700 CTO PN25 810 1749 513 1164 617 - - 177 F25 2152
54-0800-41-7144410 800 CTC PN25 810 1900 563 1239 642 - - 195 F30 2510
54-0800-42-7144410 800 CTO PN25 810 1900 563 1239 642 - - 195 F30 2510
54-0900-41-7343410 900 CTC PN25 810 2118 613 1405 735 - - 177 F25 3824
54-0900-41-7344410 900 CTC PN25 810 2118 613 1405 735 - - 191 F30 3824
54-0900-42-7344410 900 CTO PN25 810 2118 613 1405 735 - - 191 F30 3824
54-1000-41-7344410 1000 CTC PN25 910 2273 680 1495 765 - - 235 F30 4382
54-1000-42-7344410 1000 CTO PN25 910 2273 680 1495 765 - - 235 F30 4382
Desenhos em 3D
Carrinho
Clique para mais informações

Componentes

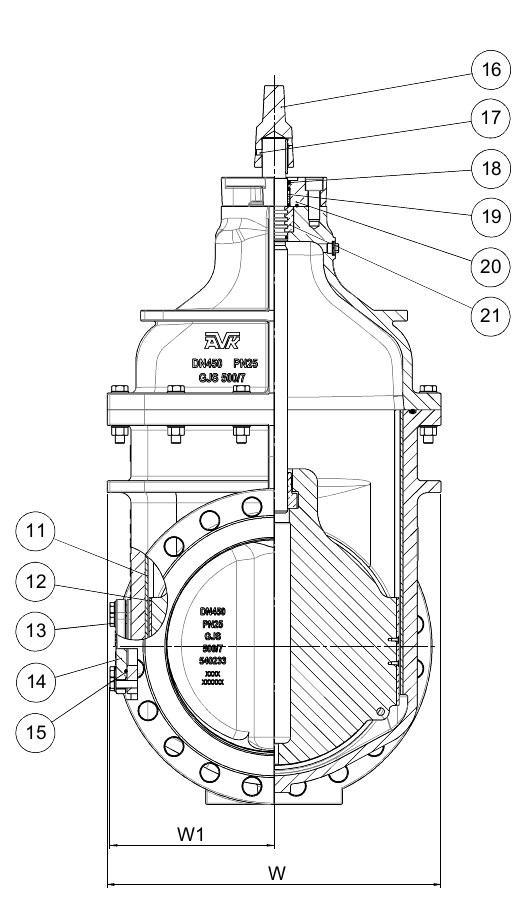

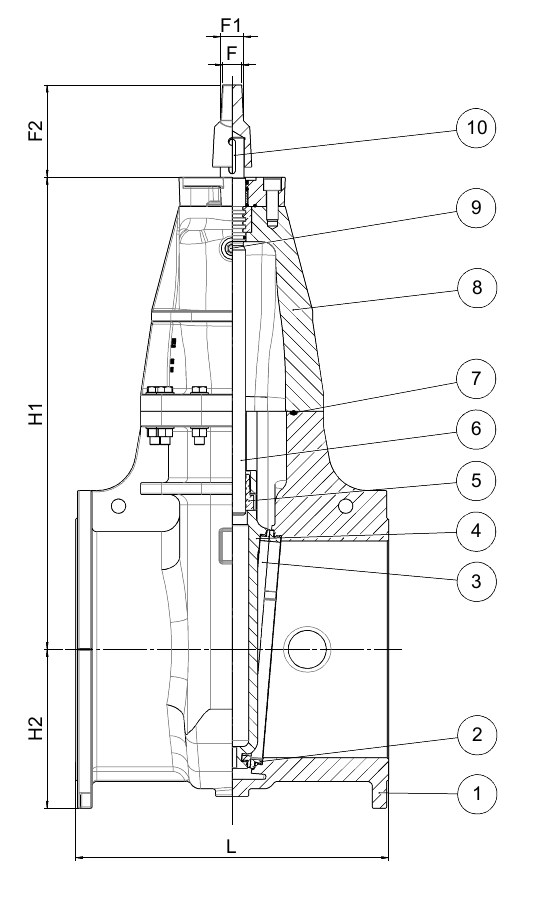

1. Corpo FoFo GJS-500-7(GGG-50)
2. Guarnição Bronze CC491K (LG2)
3. Anel de vedação Bronze CC491K (LG2)
4. Cunha FoFo GJS-500-7(GGG-50)
5. Porca da cunha Alu-bronze CC333G (AB2)
6. Haste Aço inoxidável 431 (1.4057)
7. Cordão o-ring Borracha em EPDM
8. Tampa FoFo GJS-500-7(GGG-50)
9. Plugue Aço inoxidável 316 (1.4401)
10. Chaveta Aço C45 (1.0503)
11. Canal Liga de cobre
12. Sapata Liga de cobre
13. Parafusos Aço inoxidável A4-70
14. Tampão FoFo GJS-500-7(GGG-50)
15. O-ring Borracha em EPDM
16. Cabeçote Ferro fundido
17. Parafuso Aço inoxidável A2
18. Anel limpador Borracha EPDM
19. Rolamento Poliamida
20. Caixa da junta FoFo GJS-500-7(GGG-50)
21. Anel bipartido Alu-bronze CC331G (AB1)
22. Porca de pressão Alu-bronze CW307G
23. Peça distânciamento FoFo GJS-500-7(GGG-50)
24. Preme FoFo GJS-500-7(GGG-50)
25. Gaxeta PTFE
26. Junta de vedação Borracha em EPDM
27. Caixa da gaxeta FoFo GJS-500-7(GGG-50)

Aprovações

  • Teste hidráulico de acordo com a norma EN 1074-1 e 2 / EN 12266

Normas

  • Construção conforme EN1074-1 e 2
  • Furação das flanges conforme NBR 7675 (PN 25)
0 Arquivos No pacote
