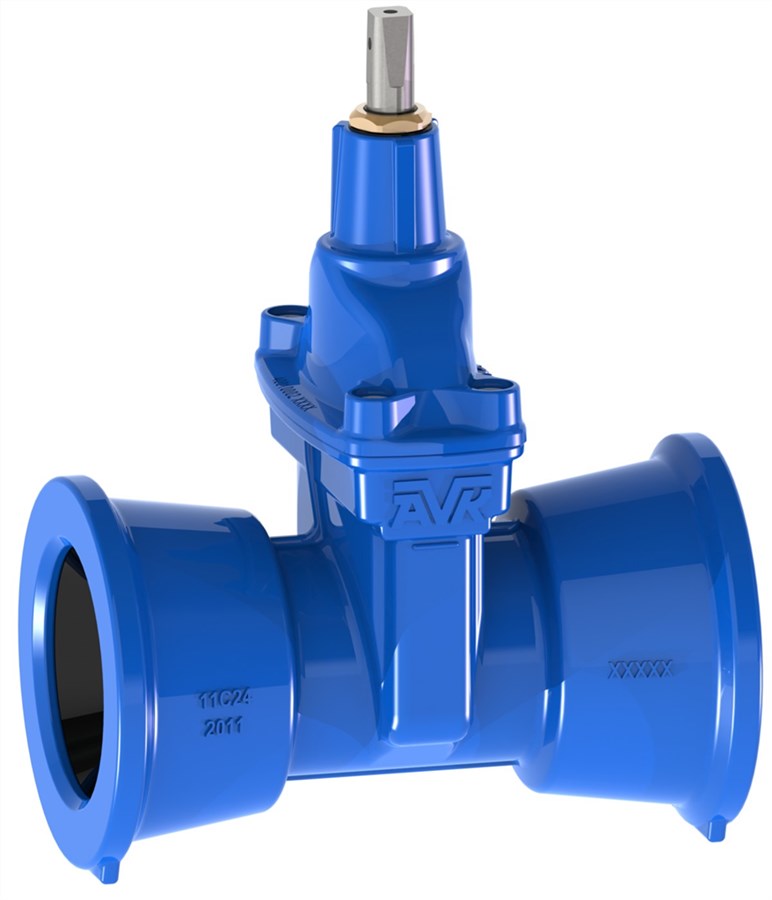

VALVULA GAVETA COM BOLSA 2GS, PN 10/16

Para tubos de ferro fundido ou PVC DEFOFO, bolsas de acordo com NBR 13747, DN 80-400

AVK Valvulas do Brasil

Rua Professora Aloysia Amparo, 440, Iporanga, Sorocaba, Brasil

Válvula gaveta com bolsas 2GS para tubos de ferro fundido ou PVC DEFOFO para água potável, esgoto e líquidos neutros com temperatura máxima de 70ºC

As válvulas gaveta da AVK são projetadas com o propósito de proporcionar confiança e melhor performance. A cunha é totalmente vulcanizada e revestida com elastômero EPDM, aprovada para água potável. Possui uma excepcional durabilidade devido à capacidade da borracha em recuperar o seu formato original, processo de vulcanização de dupla ligação e pelo design robusto da cunha. A tripla vedação da haste e a proteção contra corrosão garantem confiabilidade inigualável.

Modelo/série 33/76-001
Extremidades Com bolsas
Material Ferro Dúctil
DN DN80 - DN400
PN PN 16
Direção de fechamento Fechamento sentido horário

Características

  • A porca da cunha fixada impede a vibração e garante durabilidade
  • Cunha totalmente vulcanizada em EPDM aprovada para água potável, com guias de cunha integrada e furo passante para a haste de forma que não haja acumulação de água estagnada

  • Haste de aço inoxidável com limitador de fim de curso e roscas em linhas laminadas para alta resistência

  • O anel bi-partido fornece fixação da haste e baixos torques de funcionamento livre
  • Vedação tripla da haste com um anel de limpeza NBR, bucha de poliamida com quatro anéis O-RING e uma manta de borracha EPDM
  • Junta de vedação entre corpo/tampa em borracha EPDM
  • Parafusos da tampa escareados e selados com cola quente
  • Passagem plena
  • Baixo torque de operação
  • Revestimento Epoxy conforme DIN 30677-2 e diretrizes AVK

Downloads

Datasheet
Certificados(s)
Instalação, Operação & Manutenção

Tabela de dados

Clique para mais informações
Referência AVK DN
mm		 Dd
mm		 L
mm		 H
mm		 H3
mm		 F1
mm		 W
mm		 Peso teórico
kg
33-080-76-0140099 80 101 298 84 375 17 173 15
33-100-76-0140099 100 121 317 94 408 19 194 18
33-150-76-0140099 150 173 351 121 530 19 274 30
33-200-76-0140099 200 225 387 147 646 24 334 48
33-250-76-0140099 250 277 428 176 803 27 452 83
33-300-76-0140087 300 329 458 210 921 27 452 120
33-350-76-0140087 350 381 460 228 1152 32 564 189
33-400-76-0140087 400 432 460 255 1206 32 564 207
Desenhos BIM
Desenhos em 3D
Carrinho
Clique para mais informações

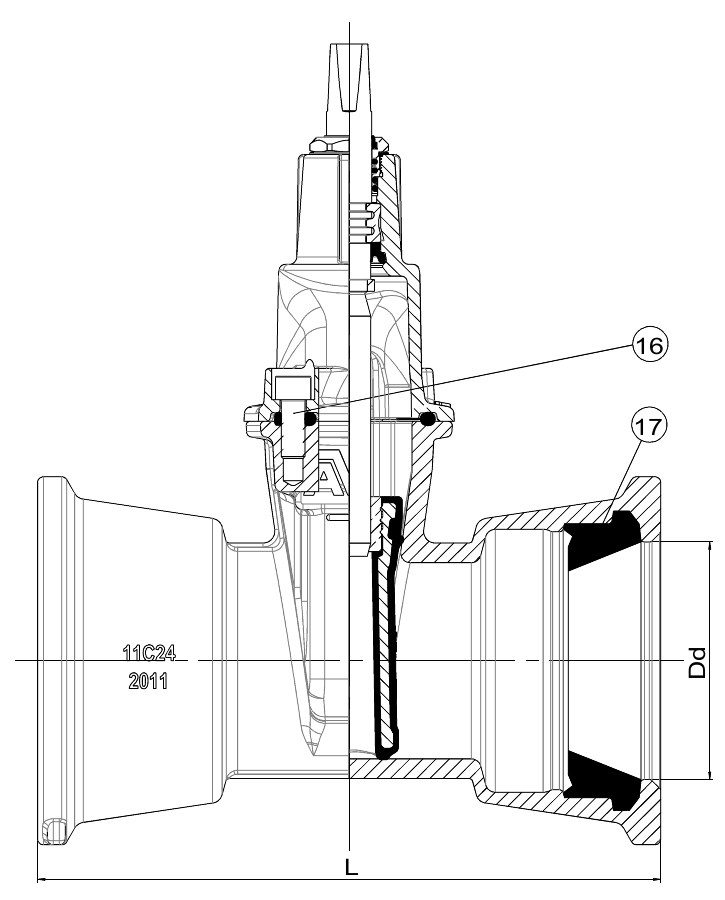

Componentes

1. Haste Aço inoxidável
2. Anel limpador Borracha EPDM
3. Sede de vedação Borracha EPDM
4. Vedação da haste Latão CZ132
5. O-ring Borracha EPDM
6. Anel bipartido Latão CZ132
7. Vedação inferior da haste Borracha em EPDM
8. Anel Limitador Torque Aço inoxidável
9. Tampa FoFo GJS-500-7(GGG-50)
10. Junta corpo/tampa Borracha em EPDM
11. Corpo FoFo GJS-500-7(GGG-50)
12. Porca da cunha Latão CW626N
13. Alma da cunha FoFo GJS-500-7(GGG-50)
14. Sapata da Cunha Poliamida
15. Borracha da cunha Borracha em EPDM
16. Parafuso Aço inoxidável
17. Anel de vedação do tubo Borracha em EPDM

Aprovações

  • Teste de vedação: 1.1 x PN, Teste de corpo: 1.5 x PN |
  • Teste hidráulico de acordo com a norma EN 1074-1 e 2 / EN 12266
  • Aprovado conforme SABESP

Normas

  • Construção conforme EN1074-1 e 2, EN1171, NFE 29-324), Design conforme NBR 14968
