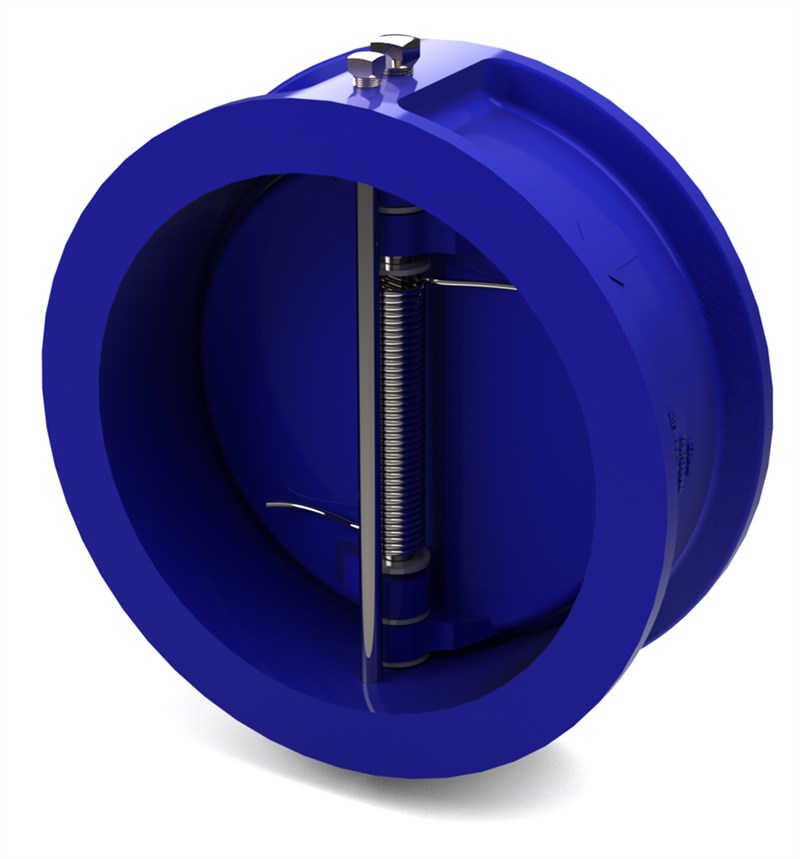

AVK/VCW VÁLVULA RETENÇÃO DUPLA PORTINHOLA, PN 10/16

Tipo wafer, corpo e portinhola, haste AISI 304, mola AISI 302, vedação EPDM, pintura epóxi na cor azul RAL5017

AVK Valvulas do Brasil

Rua Professora Aloysia Amparo, 440, Iporanga, Sorocaba, Brasil

Válvula retenção dupla portinhola para água potável e líquidos neutros, como águas residuais tratadas, isentas de sólidos e impurezas fibrosas até máx. 120°C

As válvulas de retenção dupla portilhola, série 932, são instaladas em aplicações de bombeamento para evitar o refluxo. O disco fecha contra uma vedação de borracha macia e estanque e as portas com mola ajudam a fechar a válvula rapidamente para reduzir o risco de golpe de aríete.

Modelo/série 932/10-001
DN DN50 - DN1000
PN PN 16

Características

  • O design da dupla portinhola oferece uma grande área de fluxo com baixa perda de carga
  • O fechamento acionado pelas molas das portinholas reduz o risco de golpe de aríete
  • Corpo e portinholas em ferro dúctil com molas e hastes em aço inoxidável
  • As portas leves reagem rapidamente às mudanças de fluxo
  • Assento resiliente para vedação à prova de queda
  • Instalação em todas as posições (Conforme orientação do fabricante)

Downloads

Datasheet

Tabela de dados

Clique para mais informações
Referência AVK DN
mm		 PN
 A
mm		 B
mm		 C
mm		 PesoTeórico
kg
932-050-10-020020100 50 PN 10/16 104 60 60 2,7
932-065-10-020020100 65 PN 10/16 125 67 82 3,6
932-080-10-020020100 80 PN 10/16 137 73 89 5,5
932-100-10-020020100 100 PN 10/16 174 73 116 7,3
932-150-10-020020100 150 PN 10/16 221 98 168 16
932-200-10-010020100 200 PN10 279 127 219 32
932-200-10-020020100 200 PN16 279 127 219 32
932-250-10-010020100 250 PN10 339 146 273 48
932-250-10-020020100 250 PN16 339 146 273 48
932-300-10-010020100 300 PN10 409 181 324 85
932-300-10-020020100 300 PN16 409 181 324 85
932-400-10-010020100 400 PN10 510 191 406 156
932-400-10-020020100 400 PN16 538 232 406 156
932-500-10-010020100 500 PN10 606 219 508 205
932-500-10-020020100 500 PN16 606 219 508 205
932-600-10-010020100 600 PN10 718 222 610 259
932-600-10-020020100 600 PN16 718 222 610 259
932-700-10-010020100 700 PN10 831 305 723 440
932-700-10-020020100 700 PN16 831 305 723 440
932-800-10-010020100 800 PN10 936 368 800 600
932-800-10-020020100 800 PN16 936 368 800 600
932-900-10-010020100 900 PN10 1040 368 928 980
932-900-10-020020100 900 PN16 1040 368 928 980
932-A10-10-010020100 1000 PN10 1153 432 1014 1200
932-A10-10-020020100 1000 PN16 1153 432 1014 1200
Carrinho
Clique para mais informações

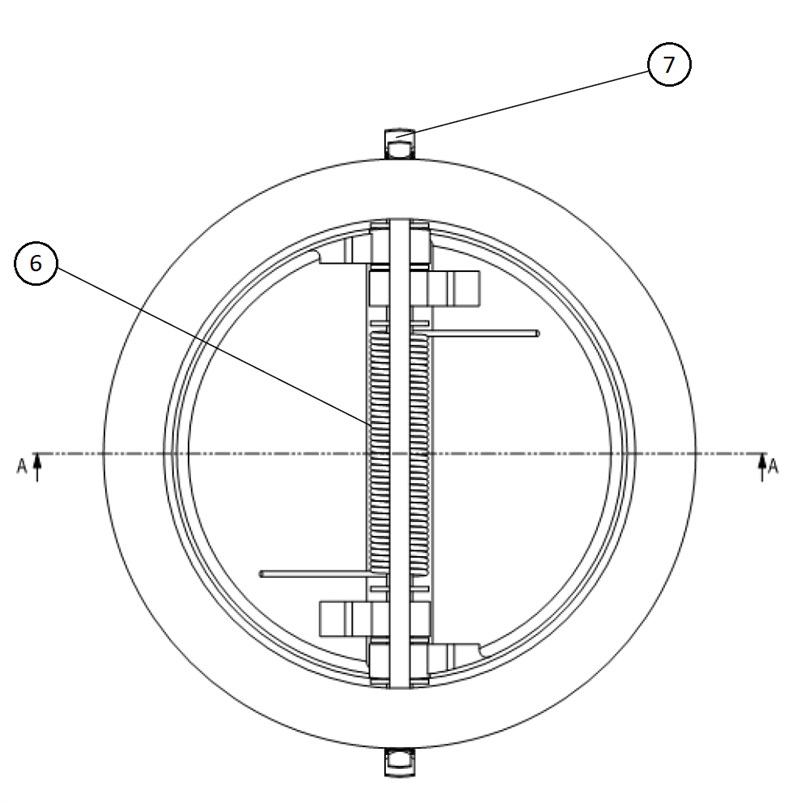

Componentes

1. Corpo Ferro Dúctil ASTM A536 65-45-12
2. Portinhola Ferro Dúctil ASTM A536 65-45-12
3. Sede de vedação Borracha em EPDM
4. Pino limitador Aço inoxidável 304
5. Eixo Aço inoxidável 304
6. Mola Aço inoxidável 302
7. Plugue Aço

Aprovações

  • Testes conforme norma ISO 5208

Normas

  • Construção conforme norma API 594
