VÁLVULA CONTROLADORA DE NÍVEL NÃO-MODULANTE, PN10/16

DN50-300, passagem plena, AISI 316

AVK Valvulas do Brasil

Rua Professora Aloysia Amparo, 440, Iporanga, Sorocaba, Brasil

Válvula controladora de nível não-modulante para água potável e líquidos neutros com temperatura máxima de 70ºC

As válvulas controladora de nível da AVK, operadas por diafragma, controla automaticamente o nível da água em tanques ou reservatórios. A boia não-modulante mantem a válvula fechada até o nível do tanque/reservatório atingir o valor mínimo configurado. Então, a válvula abre para reabastecer até atingir o nível máximo configurado, e então a válvula fecha novamente.

Modelo/série 859/1035-001
Extremidades Flangeada
Material Ferro Dúctil
DN DN50 - DN600
PN PN 10/16

Características

Válvula Principal

  • Sede levantada para evitar danos devido à cavitação
  • Grandes valores de Kv quando totalmente aberta
  • Geometria do plug regulador fornece proporciona alta taxa de deslocamento Kv, resultando em uma performance de controle otimizada
  • A posição axial não-simétrica do diafragma de borracha resulta em menos riscos/tensão quando próximo da posição de fecho
  • Todos os componentes internos sem revestimento são feitos de aço inoxidável AISI 316
  • Corpo e tampa de ferro fundido com revestimento em epoxy, 300 microns, azul RAL5017, conforme DIN 3476 e WRAS-DVGW/W270/UBA
  • Todos os componentes de borracha com diversas aprovações (EN 681-1, KTW, W270, ACS, WRAS)



Sistema do Piloto (Patente EP No. 2855989)

  • Design modular e compacto para facilitar a mudança de aplicação
  • Principais componentes feitos de aço inoxidável AISI 316:
    • Bloco de distribuição:
      -  Conectando a válvula principal ao sistema do piloto
      -  Ajuste independente da velocidade de abertura e fecho da válvula principal
      -  Controle do orifício
    •  Filtro:
      -  Alta qualidade, com lavagem fácil
      -  Malha 100 tipo tela de arame de alta performance
    • Bloco hidráulico de controle:
      -  Inclui uma válvula de piloto fornecendo configurações de pressão mais estáveis
      -  Pode ser configurado para diferentes aplicações usando função única ou multi-função

Downloads

Datasheet

Tabela de dados

Clique para mais informações

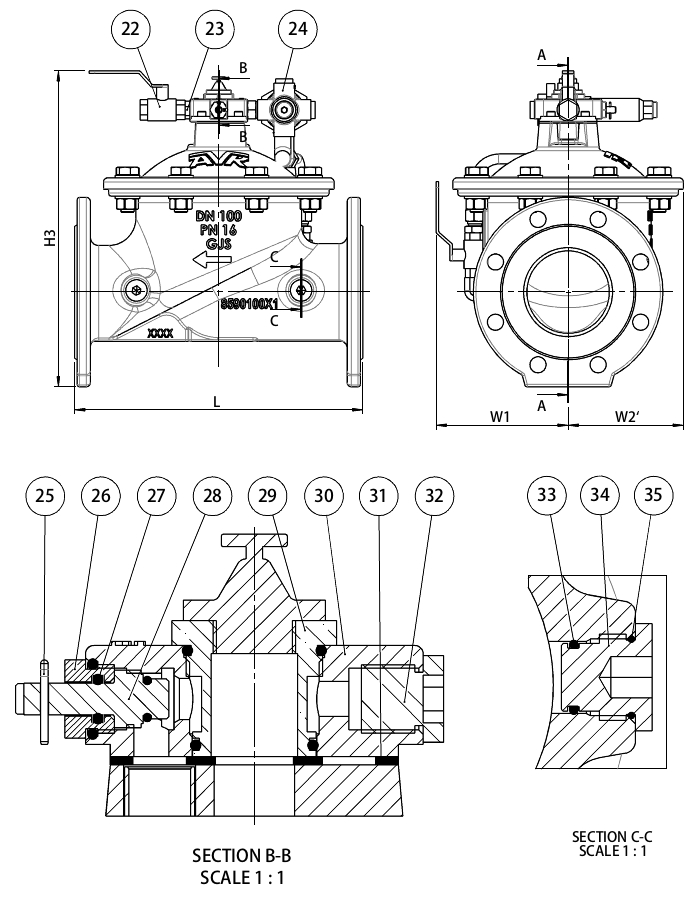

Referência AVK DN
mm		 Flange
 L
mm		 W1
mm		 W2
mm		 H3
mm		 PesoTeórico
kg
859-0050-10-1140035 50 PN10/16 230 108 98 318 14
859-0065-10-1140035 65 PN10/16 290 115 108 343 19
859-0080-10-1140035 80 PN10/16 310 125 117 363 23
859-0100-10-1140035 100 PN10/16 350 140 140 389 32
859-0150-10-1140035 150 PN10/16 480 203 203 494 73
859-0200-10-0140035 200 PN10 600 253 253 606 125
859-0200-10-1140035 200 PN16 600 253 253 606 125
859-0250-10-0140035 250 PN10 730 277 277 687 180
859-0250-10-1140035 250 PN16 730 277 277 687 180
859-0300-10-0140035 300 PN10 850 302 302 758 233
859-0300-10-1140035 300 PN16 850 302 302 758 233
859-0350-10-0140035 350 PN10 980 355 355 876 458
859-0350-10-1140035 350 PN16 980 355 355 876 458
859-0400-10-0140035 400 PN10 1100 398 398 940 546
859-0400-10-1140035 400 PN16 1100 398 398 940 546
859-0450-10-0140035 450 PN10 1200 465 465 1116 874
859-0450-10-1140035 450 PN16 1200 465 465 1116 874
859-0500-10-0140035 500 PN10 1250 509 509 1192 1125
859-0500-10-1140035 500 PN16 1250 509 509 1192 1125
859-0600-10-0140035 600 PN10 1450 593 593 1338 1686
859-0600-10-1140035 600 PN16 1450 593 593 1338 1686
Carrinho
Clique para mais informações

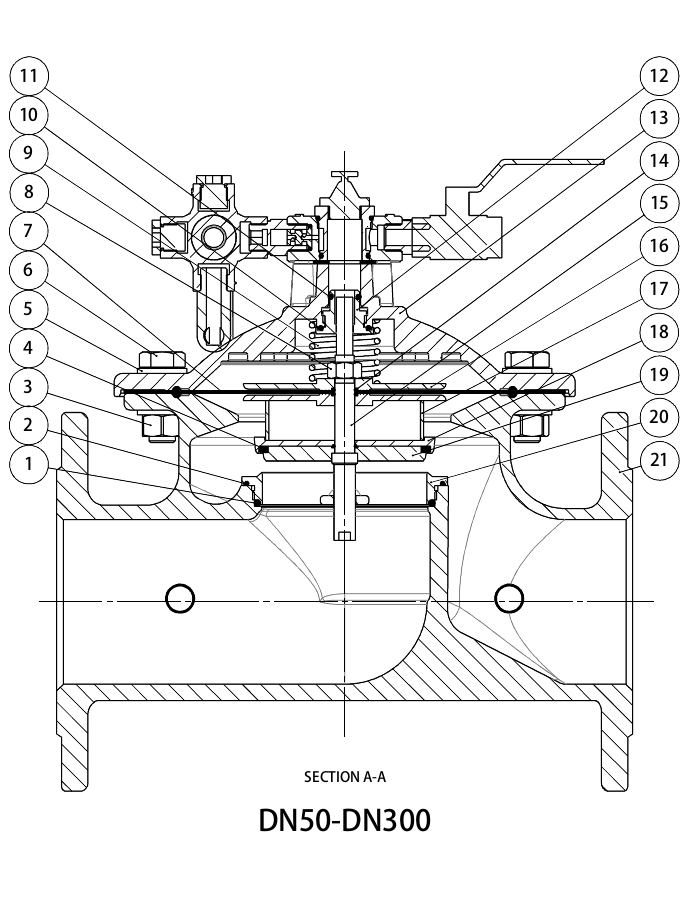

Componentes

1. O-ring Borracha em EPDM
2. O-ring Borracha em EPDM
3. Porca Aço inoxidável A4
4. Vedação do disco Borracha em EPDM
5. Arruela Aço inoxidável A4
6. Parafuso Aço inoxidável A4
7. Diafragma Borracha em EPDM
8. Porca Aço inoxidável A4
9. Mola Aço inoxidável A4
10. O-ring Borracha em EPDM
11. O-ring Borracha em EPDM
12. Guia da haste Aço inoxidável 316
13. Tampa FoFo GJS-500-7(GGG-50)
14. O-ring Borracha em EPDM
15. Haste Aço inox duplex 1.4462
16. Suporte do diafragma Aço inoxidável 316
17. Tubo de distância Aço inoxidável 316
18. Retentor do disco Aço inoxidável 316
19. Plug regulador Aço inoxidável 316
20. Vedação Aço inoxidável 316
21. Corpo FoFo GJS-500-7(GGG-50)
22. Válvula Esfera Aço inoxidável 316
23. Niple Aço inoxidável 316
24. Filtro Aço inoxidável 316
25. Cupilha Aço inoxidável 316
26. Buchas Aço inoxidável 316
27. O-ring Borracha em EPDM
28. Aço inoxidável 316
29. Inserção Aço inoxidável 316
30. Corpo Aço inoxidável 316
31. Junta de vedação Borracha em EPDM
32. Plugue Aço inoxidável 316
33. O-ring Borracha em EPDM
34. Plugue Aço inoxidável 316
35. O-ring Borracha em EPDM

Aprovações

  • Sede: 1.1 x PN     Corpo: 1,5 x PN
  • WRAS Materiais aprovados

Normas

  • Design conforme EN 1074 - 5
  • Face a face das flanges conforme EN 558 Tabela 2 Série Básica 1
  • Furação da flange conforme NBR7675
